液压电动导轨车间货梯安装的步骤

文章出处:人气:发表时间:2022-10-05 09:07:47



       针对客户不熟悉液压货梯安装流程,制定安装步骤如下:

       1、放置升降货梯台面。首先将台面放置在所需要的安装地面上或者地坑内。放置时,注意台面的上下货方向与实际工作要求的上下货方向一致,切记放反方向;

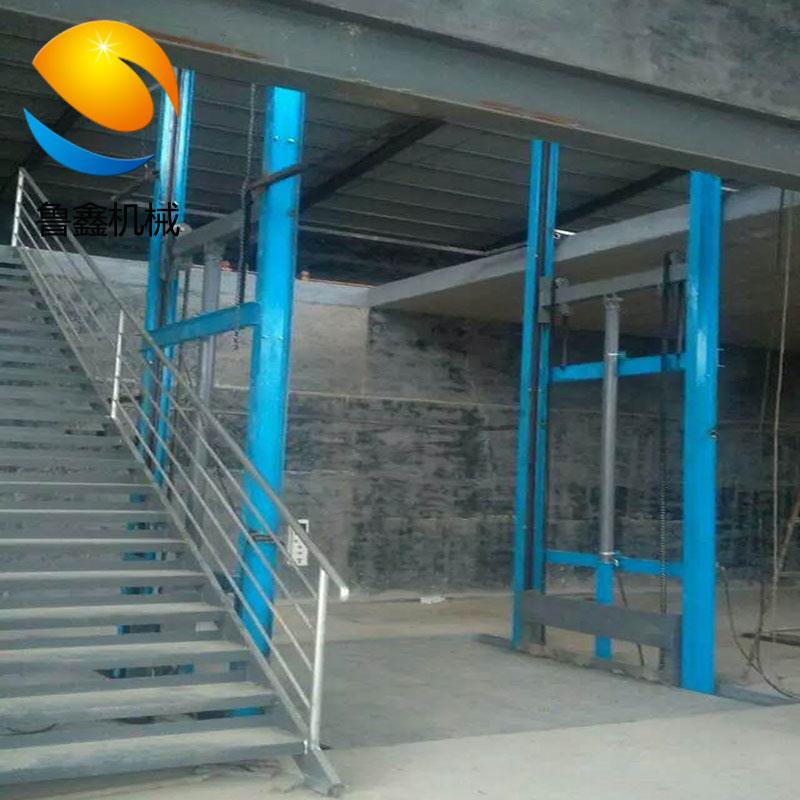

       2、安装电动货梯导轨。将四支H钢导轨,放置在台面的四个角上,位置是将台面的导向轮和侧轮,卡在H钢的槽内,注意H钢要保持上下垂直,前后两支导轨保持一致,然后固定一支导轨,轻微焊接固定后,将举升架放至两个导轨之间,与台面提升架的导轮和侧轮一样,放置在H钢的槽内,也将这根导轨也进行轻微的固定,轻微固定的目的是,防止导轨出现倾斜或者扭曲,在运行时卡轮时,进行校正。另一侧的导轨也是如此的安装。在安装导轨时,如果导轨很长,根据情况,可以在地面上接好,也可以在安装第一层,固定好后,在上面进行嫁接。

       3、连接车间货梯固定导轨。四支导轨固定好后,将台面两侧的两支导轨,在顶部进行轻微焊接,但是一定要注意,任何轻微焊接,都要保证不会脱节,出现危险才行。

       4、固定导轨货梯液压油缸。将油缸底座,垂直固定在台面一侧的两支导轨中间,位置就是根据举升架上油缸支耳的中间。再将举升架用导链或其他工具提升,将油缸放置在油缸底座与举升架之间,油缸底部是平的,卡在油缸底座里,油口朝向底座接触的开口处,便于安装油管;油缸的上端吊环,用销轴固定在举升架的油缸支耳内,用开口销固定,以免脱出,致使油缸倾斜,造成危险。


       5、接上升降货梯的链条。油缸固定好,将链条一端用丝杠固定在台面提升架上,另一端在举升架的链轮上绕好后,顺势垂下,然后将导轨的背板,根据链条的长度固定在台面同一侧两支导轨的外侧,位置是保证链条的另一端,能用丝杠固定在背板上焊接好的丝杠套内。安装好这根链条后,同样将这一侧的另一条链条安装好。台面另一侧也这样安装好链条。

        6、连接液压升降机的油丝绳。将油丝绳固定在台面的提升背与导轨外面的背板上,与链条一样,要从提升架的油丝轮绕过。背板的油丝一端,用油丝的丝扣固定好,提升背一端,通过油丝花篮固定好,油丝花篮的使用,是方便调节油丝的松紧度。固定油丝时,一定要用两个油丝扣,固定一端,防止脱开,造成危险。另外三条是同样的安装方法。

        7、安装货梯的液压泵站。将泵站放在台面的附近,接好油管。三条油管中,两条是一样长的,将不一样长的那根油管,接在泵站上,然后另一端接上三通,将另两支油管,一端接在三通上,另一端分别接在油缸底部的油口上,一定要注意密封圈,防止漏油。

         8、安装固定升降平台的配电箱。将配电箱固定好,位置是便于操作就行,但不要离的货梯很远,以免电压的压差太大,造成电压不足。

        9、按照升降机使用要求接线。将外接电源接在配电箱的空气开关上,按照配电箱的标示,将电源线接在泵站的电机接线盒和电磁阀内,然后再接好每个楼层的控制盒。接好后进行点动升降,进行试机。试机时,一定要点动,防止电机接反、或者电源缺相,造成电机烧毁。如果电源接好,启动后,平台不升,就要换一下电源的三根线,有可能是接反。试机时,先将油缸上面的出气孔的丝堵打开,以免将油缸顶坏。

       10、焊接装卸平台的限位开关。当升到各个楼层,根据配电箱的标示,将限位开关接好,保证限位开关的正常使用。一般是每层焊接一个限位开关,顶部要焊接两个限位开关,防止限位开关失灵,将举升架顶坏。货梯的最底部焊接一个限位开关,防止不使用时,电机忘记断电。


       11、固定升降平台的整机。试机没问题,进行货梯各固定位的加固工作,一定要焊接牢固。

       12、调试平台升降时,要调整链条和油丝的松紧度,使台面保持水平,升降平稳,不至于倾斜,致使导轮卡住,造成运行不畅。

      以上步骤,是基本的安装过程,如果还有不明白的,可以电话13964186266联系,或者微信视频指导。
